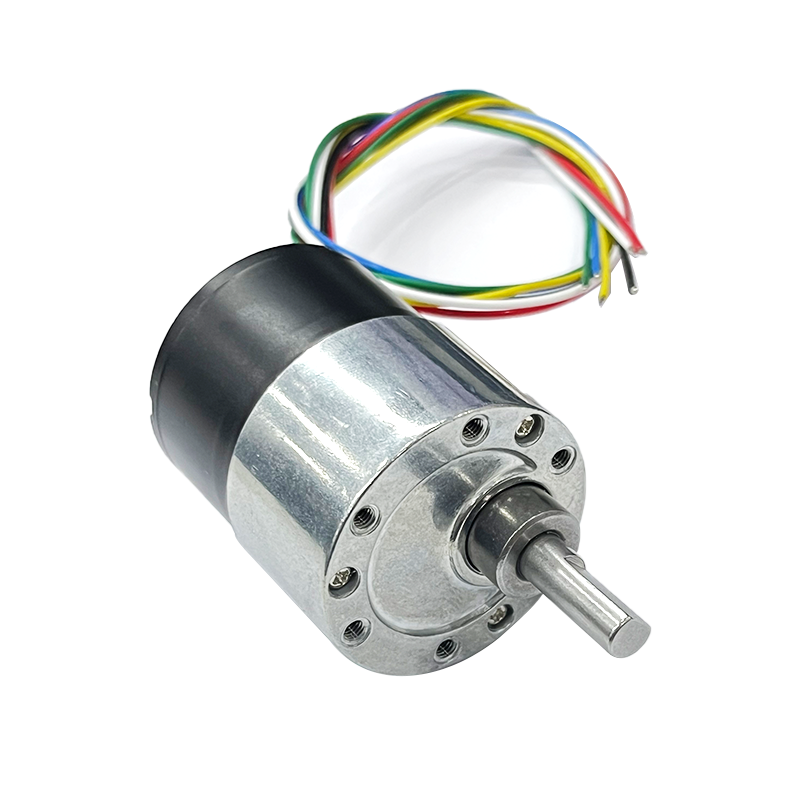

GB37-3625直流无刷减速电机12v24v低速大扭力微型调速微型小马达

一、参数信息

二、产品参数

备注（Remark)

1、电机电压、转速、扭力、轴尺寸等可按照客户要求定制。

2、电机可配置铁、铜、钨钢等材质及各种形状尺寸的偏心锤，组成振动电机。

3、电机使用的额定电压请参考我司电机电压使用范围，电压超过我司范围可能会烧机。

4、电机转速与电机电压成正比。

5、电机扭力与电机转速成正比。

三、产品特点
1、全金属齿轮
采用优质金属齿轮，传动比大，

传动平衡，抗冲击振动能力强，

经久耐用，耐磨耐损及降噪等特点。

2、纯铜线圈
采用一次性成型转子，优质材料造，

100%纯铜线圈，具有很好的导电性能，

耐磨寿命长，抗高温，转速稳定。

3、双滚珠轴承
优质轴承减少滚轮与轴承之间的摩擦，

转速更高，不易发烫，

耐负荷较高，不易掉色生锈。

四、接线方式

线序功能使用产品前请务必阅读以下内容，关于接线方式线序的功能说明
NO	信号	注释	I/O	规格
1	VCC	电源正极	IN	输入电压范围：DC8V~24V,红色引线
2	FG	反馈信号输出	OUT	速度反馈信号输出，黄色引线
3	F/R	正反转信号输入	IN	电机正反转信号切换，白色引线
4	GND	电源负极	IN	电源负极，黑色引线
5	PWM	PWM信号输入	IN	FREQUENCY 10KHZ~30KHZ,蓝色引线
6	BRK	刹车信号输入	IN	电机刹车快速停止，绿色引线

备注：

1、VCC与GND端口不可交换使用。

2、请在电机停止状态下进行CCW/CW切换，如在运转过程中切换有可能造成内部电子元件损坏。

3、电机启动方法：红色引线接电源正极+，黑色引线负极-GND，与蓝色引线为低电平时电机启动，电机初始转向为CCW反转，当需要切换时，将白色引线、蓝色引线同时为低电平，

（黑白蓝）转向切换

4. 运行中绿色引线接触黑色引线，电机快速停止。

MOTOR FUNCTIONS INTERFACE/功能接口说明
PIN NO.	SIGNAL/信号	引脚功能FUNCTIONS
P1/红色 RED	VCC	电压范围：8.5V~26V
P2/黄色 YELLOW	FG/速度反锁	9脉冲/周，低电平：0.6V MAX, 高电平：4V~5.6V
P3/白色 WHITE	CCW/CW	低电平（0.6VMAX）时，电机切换旋转方向
P4/黑色 BLACK	GND	GROUND/公共地线
P5/蓝色 BLUE	PWM	负占空比，低电平时马达启动，建议10KHZ~30KHZ
P6/绿色 GREEN	BRAKE	低电平（0.6V MAX）刹车

注：电机黑/红线以外的白、蓝、黄线可以接3.3V-5V电源，但不可以接12-24V电源，否则电机烧毁！！！支架/调速器需另外购买，详情请咨询客服。

温馨提示：接线请注意安全，请勿接错电源正反极，信号线禁止接电，错接电机不保！！！

五、应用范围：
适用于各类小电器，电动工具，电动螺丝刀，扫地机器人，早教机器人，智能浇灌机，智能门锁主导几大智能领域产品，满足客户所需。
